Alloggiamento del cablaggio per sensori SCS-R 6/8

• Foglio tecnico
• Manuale

SCS-R è un caso progettato E prodotto da tessystem per una connessione rapida, sicura ed economica dei sensori che rilevano la temperatura dei trasformatori nella resina modellata.
La lunghezza dei cavi, nonché il tipo di sensore, può essere determinata in base alle esigenze specifiche del cliente.

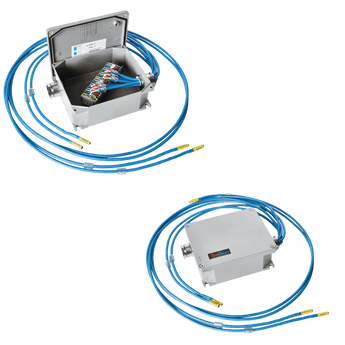

Nella versione in alluminio, come mostrato nelle foto, viene fornito con 6 sensori PT100 PTSE PTSE PTSE con un cavo da 2,5 m ciascuno.

Caratteristiche della scatola

• Dimensions SCS-R 6: 197x143x67 mm (pressa per lobding pg16 inclusa)
• Dimensions SCS-R 8: 224x169x81 mm (pressa per lobding PG16 inclusa)
• Materiale: alluminio modellato sotto pressione

Caratteristiche della pressa elastica

• Dimensioni: PG16 o PG21
• Materiale: ottone in poliammide nichelé

Caratteristiche del blocco terminale

• Sezione di cablaggio: da 0,25 a 1,5 mm²
• Resistenza al fuoco: UL 94V0
• Temperatura operativa: da -40 ° C a +120 ° C

L'applicazione dell'SCS è destinata agli ambienti industriali e limitata ai prodotti tecsistemici e/o accessori predefiniti opzionali.

L'installazione di SCS è fornita su trasformatori industriali in resina con un grado di protezione IP00 e un ambiente di lavoro interno con: temperatura da -25 ° C a + 40 ° C e umidità massimo 90% senza condensa.

Su richiesta specifica, è possibile assemblare gli SC con componenti speciali, che devono essere approvati dal cliente.
